集成式一体化水处理系统

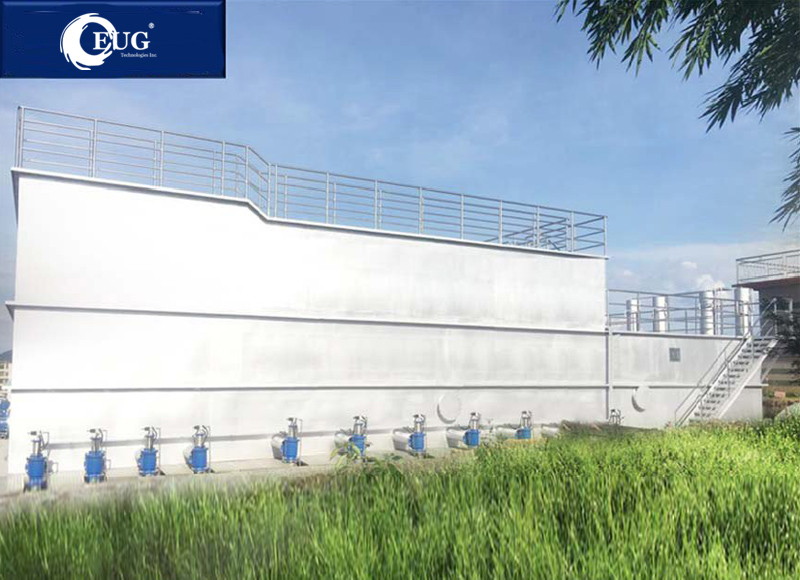

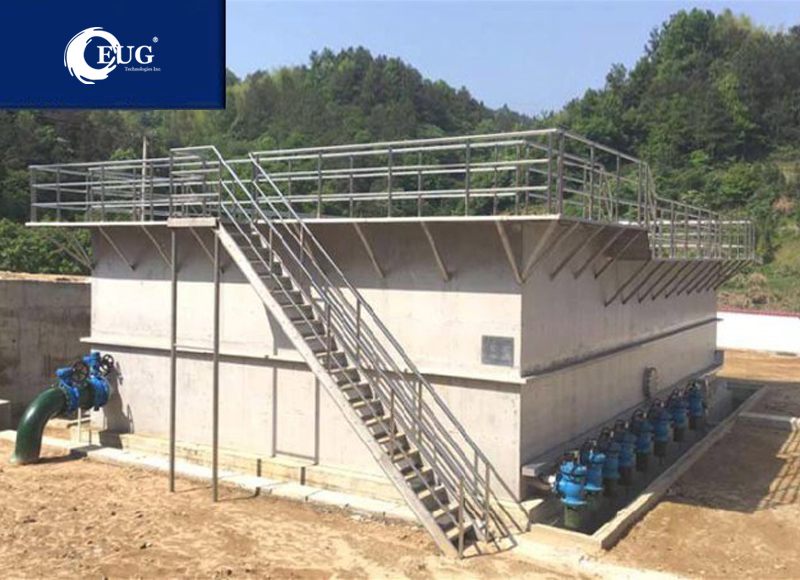

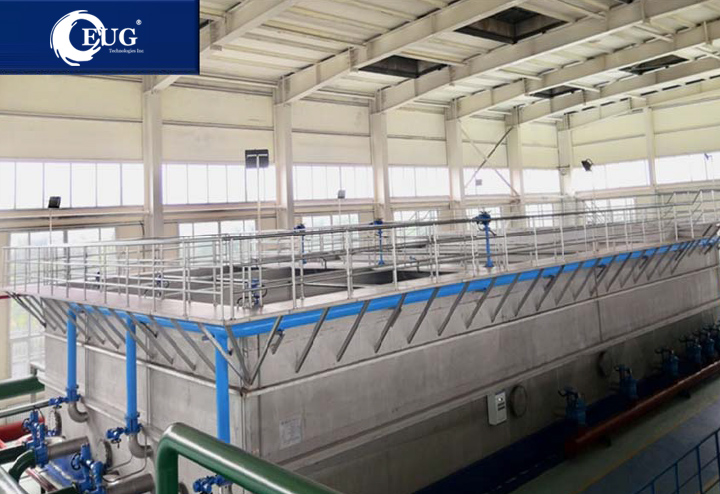

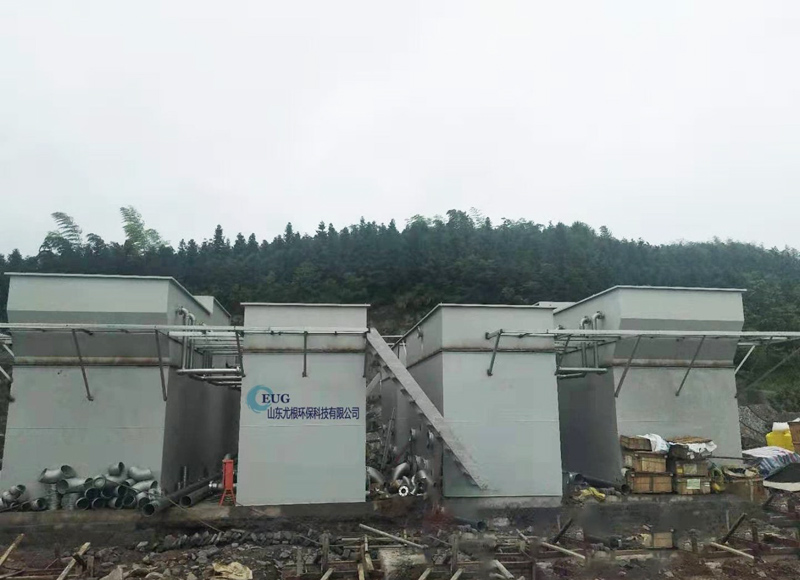

EUG TECH 集成式一体化净水装置系统详细介绍

      目前，我国城乡传统的供水工程项目有多种多样的建设形式，如：土建混凝土构筑，以混凝土为主体配以钢构件或不锈钢件构筑，简单的钢构设备或过滤罐等。在常规传统自来水厂，由于混合、反应、沉淀、过滤各单元分开建设，导致净水设施存在占地面积大、管路连接复杂、阀门多、自动化控制水平低等诸多问题。因此显现出投资大、建设周期长、操作维护人员多、运维成本高等现状。 而不同于上述传统净水设施的 EUG TECH 型集成式一体化净水装置系统，将混合、反应、沉淀、过滤等诸多科技创新技术集成为一体，系优质钢构造集成的净水系统（流程见下图）。其加药、混合、消毒、反应、沉淀、反冲洗和排泥等实行自动化控制运行，是一座工艺完整、净水运行性能优的设备化及现代化水厂。

     原水由一级泵房送入水厂内，经加药（投加絮凝剂）、微（无）阻力管道混合器充分混合后，进入 EUG TECH 型集成式一体化净水装置的不锈钢缩放式均衡涡漩流反应器，反应形成重实矾花颗粒进入稳定区和横向分流式斜板沉淀池；经斜板浅层沉淀的功能区，水流沿斜板水平流汇集至集水区，集积下来的矾花颗粒（泥） 在重力作用下滑入下部的排泥室，浓缩后自行排走；澄清后的水则通过集水稳定区后进入滤池内，自上而下通过模块化 V 型滤池的滤层过滤，滤前水中的微小矾花被滤层拦截、过滤；过滤后的清水通过滤头汇集至不锈钢滤板下部的清水区， 通过配水孔进入配气配水渠，滤后水各项指标优于《生活饮用水卫生标准》（GB5749—2006）的要求；滤后水由配气配水渠进入出水管，在清水总管再加消毒剂后重力自流进入清水池接触消毒，再经送水泵加压进入配水管网。

注：阴影部分为集成式一体化水处理装置系统工艺段

集成式一体化净水装置常规技术参数
      出水浊度：≤0.5NTU（优于国家标准）
      进水压力：≥0.06MPa

      网格反应反应时间：18min
      沉淀池形式：横向分流式斜板

      滤池形式：V 形滤池形式
      滤料：均质石英砂滤料，0.8～1.2mm，K80＜1.4。
      滤速：8m/h
      冲洗：先气洗、再气水联洗、 最后水漂洗，并全程表扫。

      气洗：气冲强度 q 气=15L/（s·m2）
      反冲历时 T1=2min
      联洗：气冲强度 q 气=15L/（s·m2） 水冲强度 q 水=3.0L/（s·m2）
      反冲历时 T2=4min
      漂洗：水冲强度 q 水=6L/（s·m2） 反冲历时 T3=5min
      表扫：表扫强度 q 扫=2.3L/（s·m2），全程。

一体化净水装置优点

    A、净水装置设计负荷取值低，出水水质好。

    B、净水装置工艺简单、运行稳定可靠、使用维修方便。

    C、净水装置采用不锈钢 SUS304 材质制作，设备外形美观。
    D、净水装置采用滤头滤板小阻力配水配气系统，反冲洗时耗能少、冲洗干净、反冲洗周期长、且节省冲洗水量。
    E、投药计量泵为进口产品，具有计量准确、增加寿命等优点。

一体化净水装置的制作

一体化净水装置主体采用不锈钢（SUS304）或碳钢（Q235 深度防腐）加工制作而成，装置内其他材料如下：
    a、网格：ABS     b、斜板：UPVC 塑料
    c、滤头：长柄滤头，ABS 材质d、滤料：天然石英砂
    e、承托层为 d=2～4mm 砾石，承托层砾石满足水处理用滤料行业标准CJ/T43-2005；
    f、滤料层为 d=0.8～1.2mm、K80＜1.4 石英砂滤料，石英砂滤料满足水处理用滤料行业标准 CJ/T43-2005。

设计依据

1.SL310-2004《村镇供水工程技术规范》——技术规范  2.JB/T 2932-1999《水处理设备制造技术条件》——行业标准   3.GB5749-2006《生活饮用水卫生标准》——国家标准     4.《乡镇供水工程中农村饮水安全工程总体规划报告》——政府规划   5. Q/EUG  008-2018《EUG型重力式一体化净水设备》——企业标准    6.水源水质检测报告——检测报告
